產品概述
TLPPS一體化預制泵站是提升污水，雨水，飲用水，廢水等提升排水的裝備，由工廠集中設計、制造、組裝后運至現場安裝的交鑰匙新型環保新一代泵站。
泵站系列產品具有工期短，安裝方便，體積小，效率高，智能化網絡化等現代產品特點。與傳統泵站相比土建工程量少、投資可減少一半以上。產品質量可靠，是傳統混凝土污水提升泵站的替代品。
適用范圍
※ 生活小區或濃醇社區污水的收集與輸送
※ 城鎮污水處理廠污水的收集與輸送
※ 城區低洼地區雨水的收集與輸送
※ 市政污水管網的建設與改造
※ 老泵站的改造與擴建
※ 其他場合
基本參數
※ 流量范圍：5-3600m3/h
※ 電機功率：0.37-160kW
※ 泵的數量：1-4臺
※ 環境溫度：-40℃-40℃
※ 允許介質：雨水、生活污水、廢水等，以及其他不含磨損性雜質或長纖維雜質的，且對水泵無化學或機械腐蝕的介質，溫度為-5℃-70℃。
產品特點
※ 按需定制：每一套泵站都是根據客戶提供的參數設計，以保證泵站的運行工況滿足使用要求。
※ 設計先進：采用國際最領先的CFO流場計算，使得盡可能把淤泥等固體顆粒排出設備。

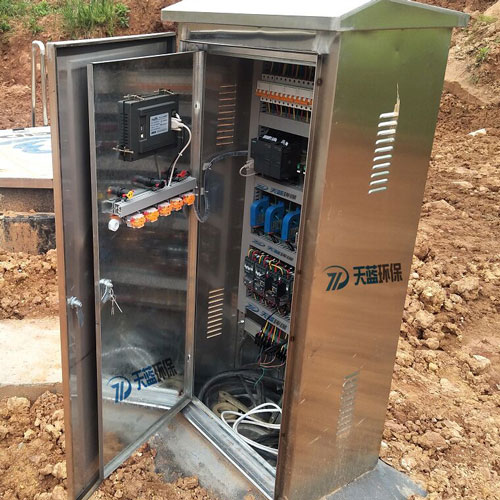

※ 工控設計：采用施耐德電氣，觸摸屏設計，含通訊RS485借口。泵站應具備手動控制、自動控制和遠程監測功能，不同控制方式之間應可以自由切換。

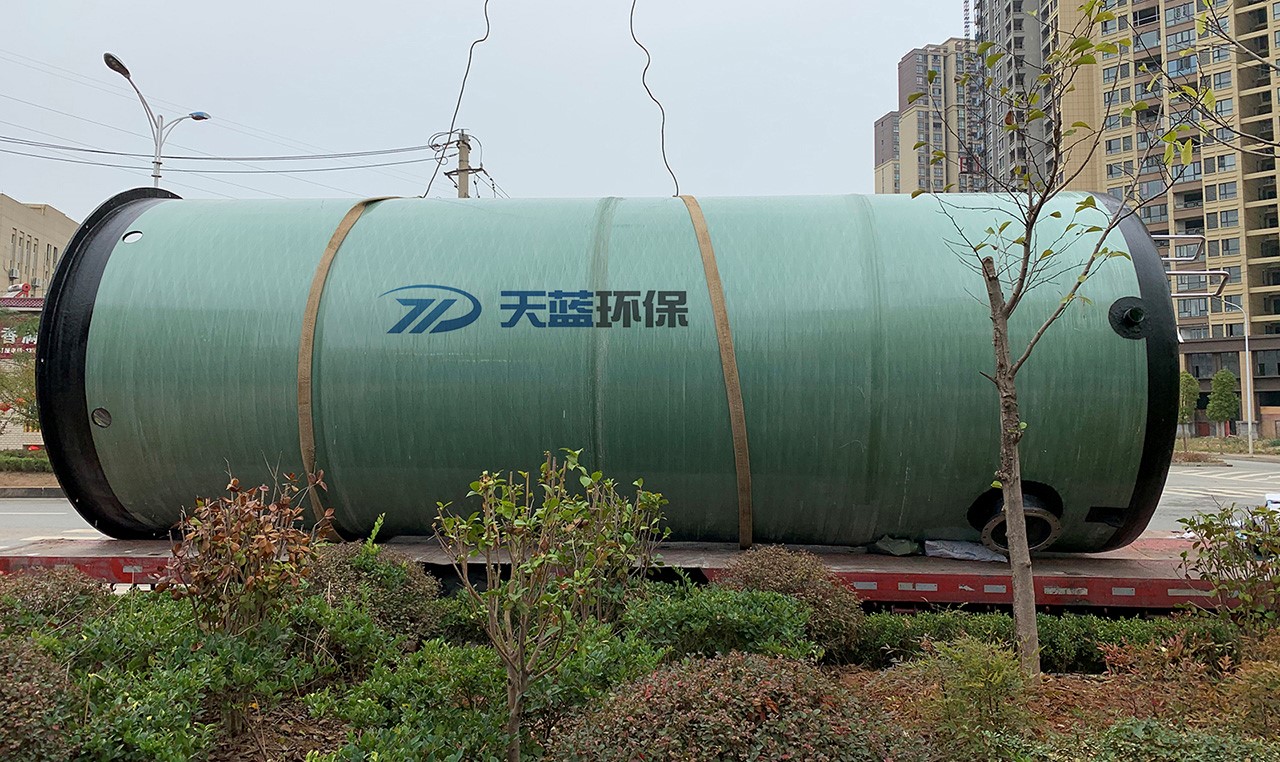

※ 新型材質：泵站筒體結構由纖維纏繞玻璃鋼（GRP）制成，采用意大利VEM公司設備，全自動化控制連續纏繞成型，確保厚度均勻并達到設計的剛度，質量穩定優良。
※ 配件標準：所有配件都在工廠內設計、制造完成，包括壓力管路、檢修平臺、進出水管等，出廠前進行嚴格的調試保證泵站的可靠性。
※ 高度集成：泵站作為一體化設備，成套提供：泵站筒體、壓力管道、檢修平臺、檢修爬梯、格柵過濾裝置、耦合系統、泵提升系統、通風裝置、防滑井蓋、照明系統等。
※ 外形美觀：泵站全部埋于地下，地面只留有檢修孔和控制箱，也可選配景觀式管理房置于地上，與周?chē)h(huán)境相協調。
※ 成本節約：泵站為成套供應，所有內部安裝調試工作在工廠內完成，現場只需將泵站整體安裝，極大地減少了土建施工周期和工程成本，降低了業主的整體投資。
※ 使用壽命：泵站筒體材質為玻璃鋼材質，內部配件使用SUS304和熱鍍鋅等防腐材質，無需維護保養，正常使用壽命可達7年以上。
※ 檢修方便：水泵和提籃格柵全部配有導軌，檢修時可以快速的拆除和安裝。
※ 功能擴展：預留通訊接口，方便客戶集中化管理。

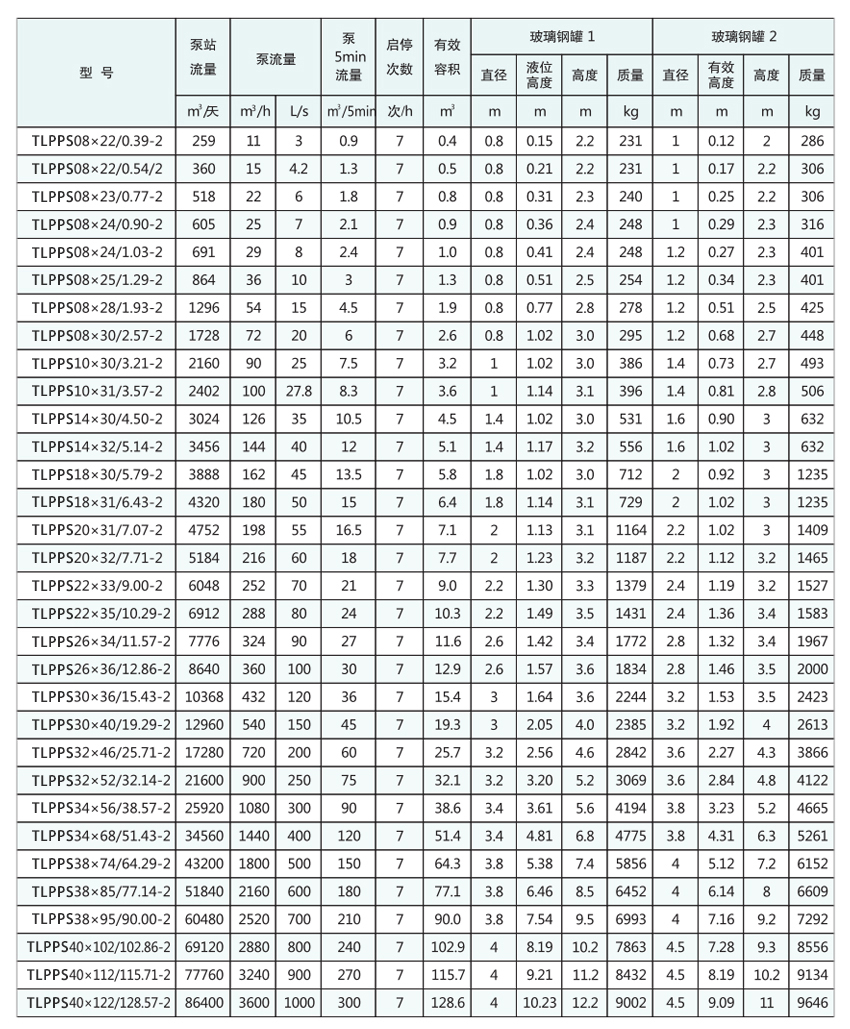

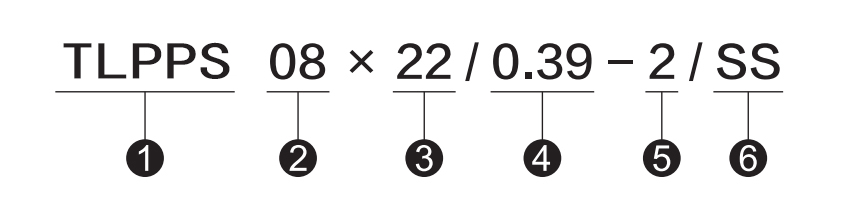

型號選型
1. 一體化預制泵站
2. 筒直徑：
08=Ф800mm 10=Ф1000mm 12=Ф1200mm 20=Ф2000mm 38=Ф3800mm
3. 井筒高度（長度、深度）：表示的整個同體的高度（不含附件）
22=2200mm 25=2500mm 60=6000mm 130=13000mm

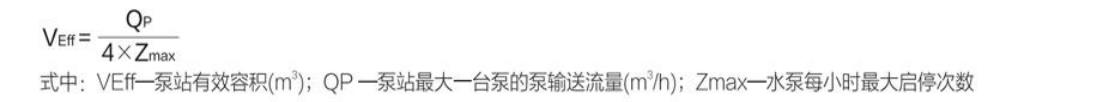

4. 泵站的有效容積（m3）
5. 泵站配備水泵的數量：2臺（可以配備2-4臺）
6. 輸送管路的材質
SS=不銹鋼304SS A3=碳鋼 PE=塑料
產品結構
※ 一體化預制泵站：將泵、管道、控制系統、格柵過濾系統、照明系統、維修平臺和通風系統等集成為一體，并在工廠預制生產，用于提升和輸送水介質的泵站。
※ 頂蓋：由邊蓋和可開啟的泵站蓋板組成。
※ 筒體：預制泵站的筒體部分。
※ 底座：與混凝土地板相連，以固定預制泵站的部分。
※ 提籃式格柵：配備導桿和提升鏈，自動耦合在進水管路上的格柵籃。

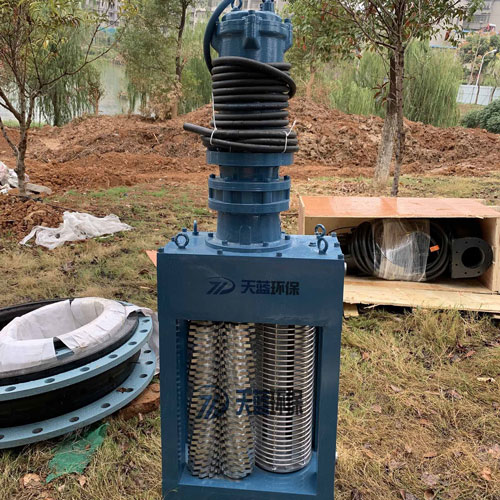

※ 粉碎式格柵：由獨立的切割機構成或者將切割機與旋轉格柵組合成一體的格柵。
※ 自動耦合系統：潛水泵設備出水借口與出水管道之間自動對接的快裝系統。
※ 照明系統：滿足夜間或光線不足情況下對泵站的維護與維修的需要。
※ 重力管網：一般同壓力管道相區別，就是靠流體自身重力作為動力的管網。
※ 壓力管網：壓力管道則借助外力，如水泵，氣壓罐等設備驅動液體流動的管網。

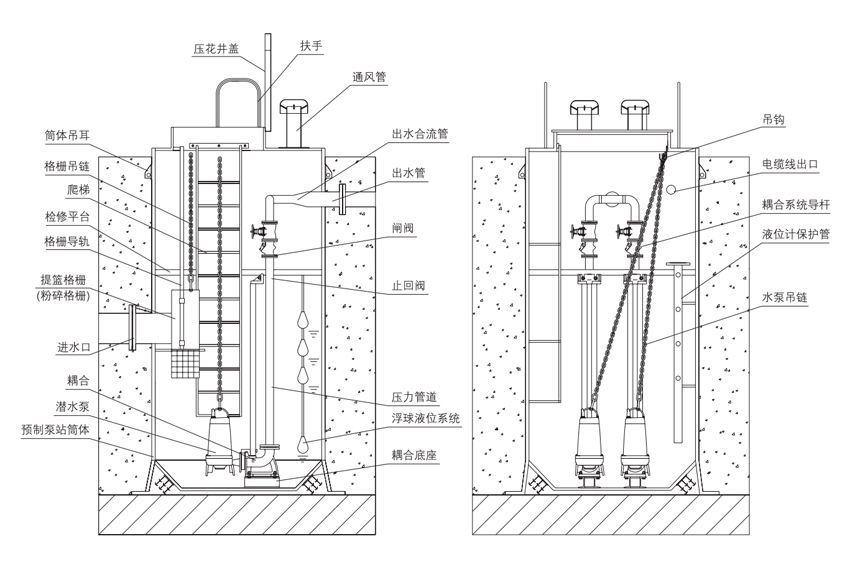

結構示意圖
環境工作條件
※ 環境溫度宜為-40℃-40℃。
※ 相對濕度宜為25%-85%，無水珠凝露。
※ 泵站輸送的水介質應符合下列規定：
濕度宜為-5℃-70℃；
PH值宜為4-10；(超范圍實用應在訂貨時提出)
輸送介質中的顆粒最大直徑應小于所選配水泵的通徑。
※ 電源：
380V（±10%），3相五線制，50Hz（±5%）；
220V（±10%），單相，50Hz（±5%）。
※ 振動：<1.5g，振動頻率10Hz-50Hz最大振動加速不應超過5m/s2。
※ 設備運行地點一般應用于無導電或爆炸性塵埃，用于環境有要求的場合請?jiān)谟嗀洉r(shí)提出，可以配置防爆潛水泵或防爆控制柜，無腐蝕金屬或破壞絕緣的氣體或蒸汽。
工作原理
重力管網的泵站宜采用液位自動控制，泵站排水提升后的介質依靠流體自身重力作為動力輸送的管網的泵站應采用液位自動控制，現行的大部分場合多是這種控制。當水位逐漸提高時，液位浮球也隨水位的升高而升高，升高到設定的高水位（啟泵）時一臺水泵開始運行，水位下降，到最低水位（停泵）時水泵停止運行；此時如果水位還不能下降反而升高時，到達（超高水為）時二臺水泵同時運行，水位下降到低水位（停泵）位置時，二臺水泵停止，水位上升時重復以上過程。
管道壓力泵站采用壓力變送器（選配）和壓力表，平時由變送器的模擬量信號對管道壓力進行控制對管道壓力進行控制，低壓和高壓都可在一定量程范圍內自由設定。電接點壓力表作為補充，可以設定超高壓與超低壓。泵站壓力變送器檢測到實際壓力低于設定的低壓時，泵站的其中一臺泵啟動補壓，到達設定的高壓后自動停止，并且多臺泵交替輪流運行，合理分配水泵時候時間。如果單泵啟動時壓力持續下降，達到電接點壓力表中所設定的超低壓時，將自動開啟多臺泵運行模式，雙泵運行，當壓力升高到高壓設定值時自動停止。如果出現壓力到達電接點超高位設定值時，系統將停止所有泵的運行，并且給出報警信號，直到報警復位后，系統才會繼續正常運行。

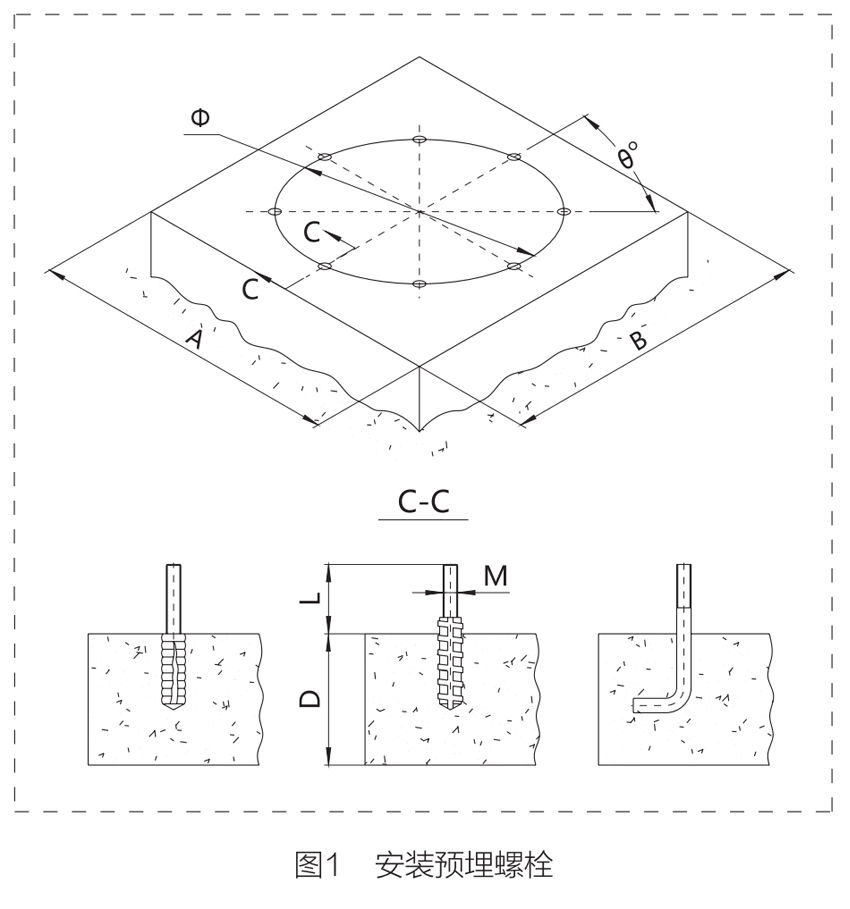

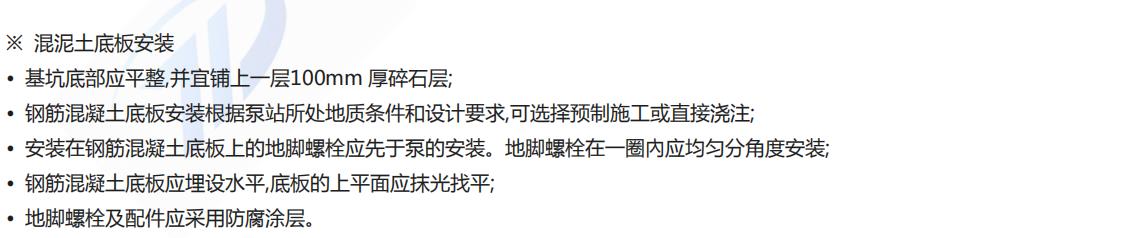

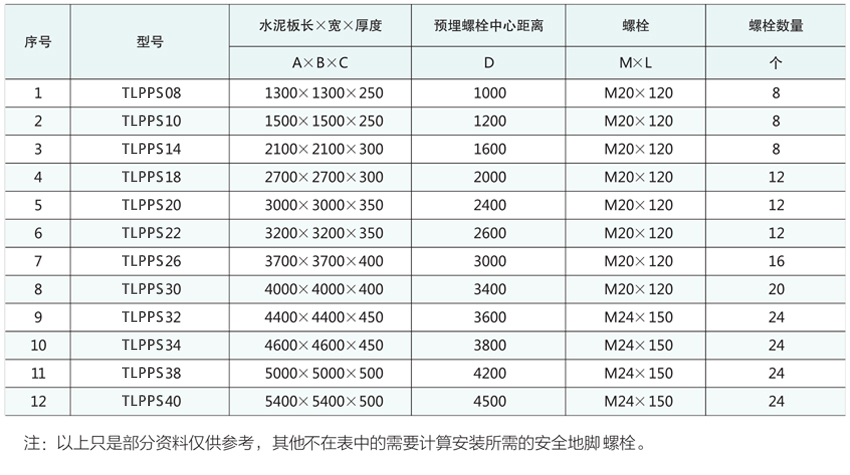

※ 安裝時預埋螺栓以及水泥板的尺寸

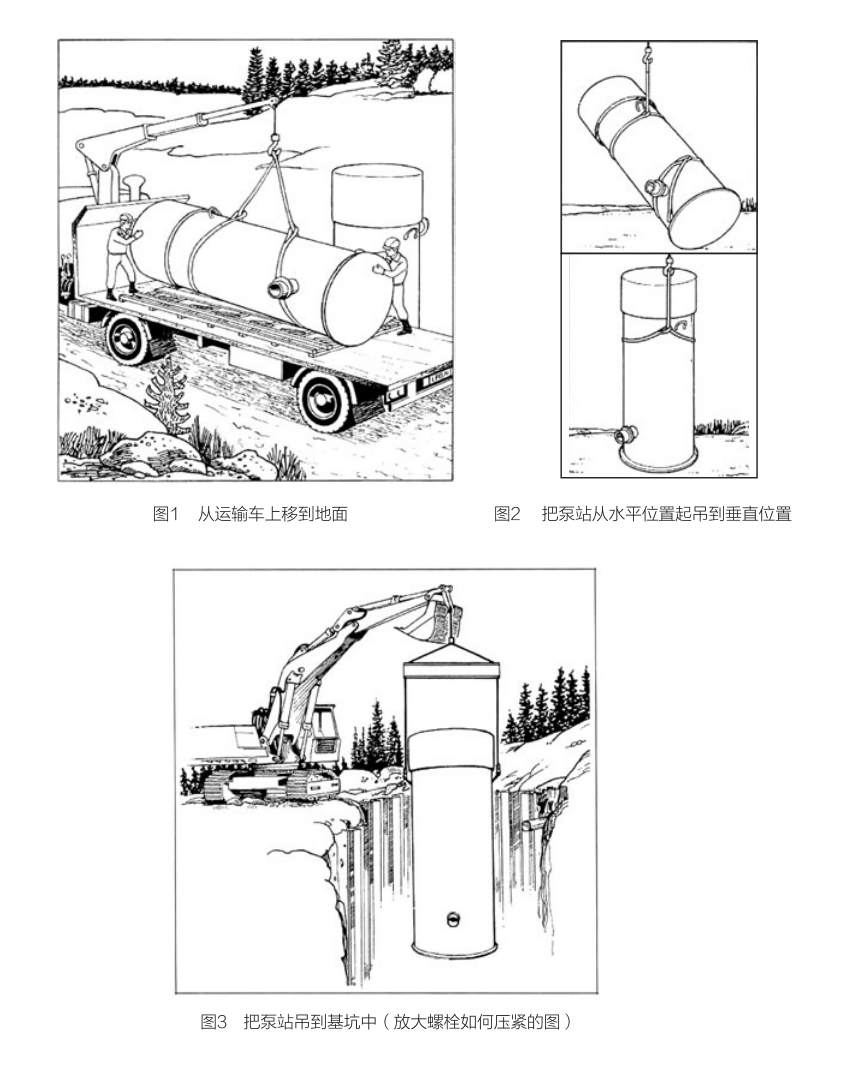

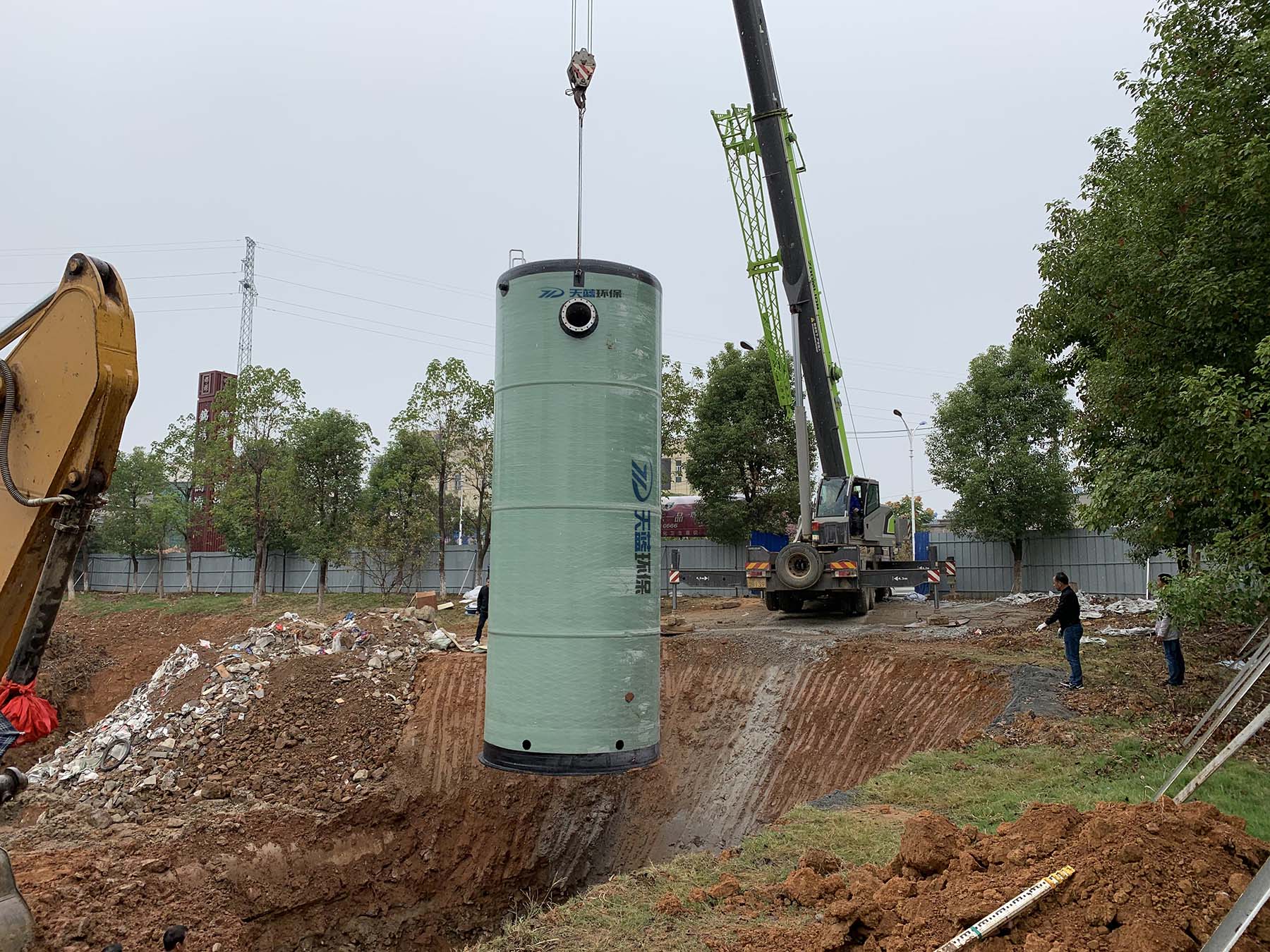

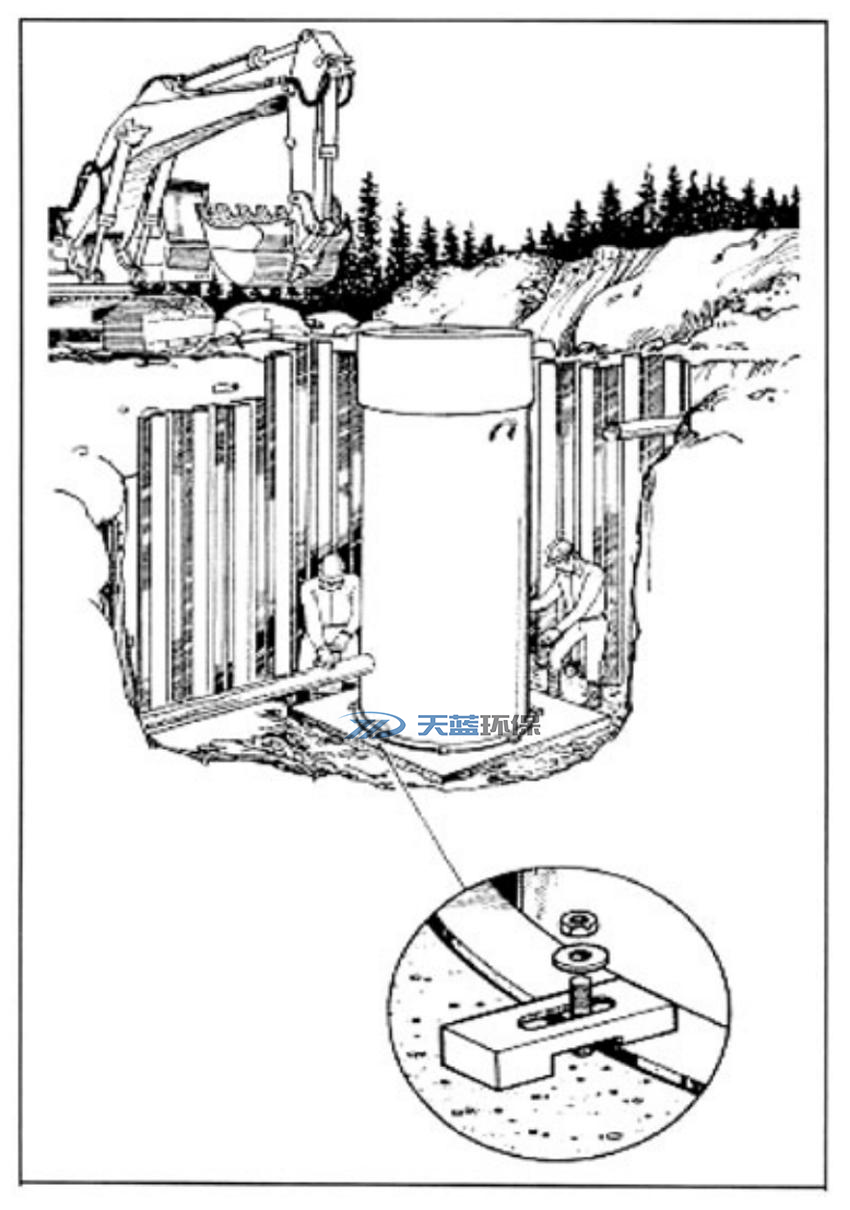

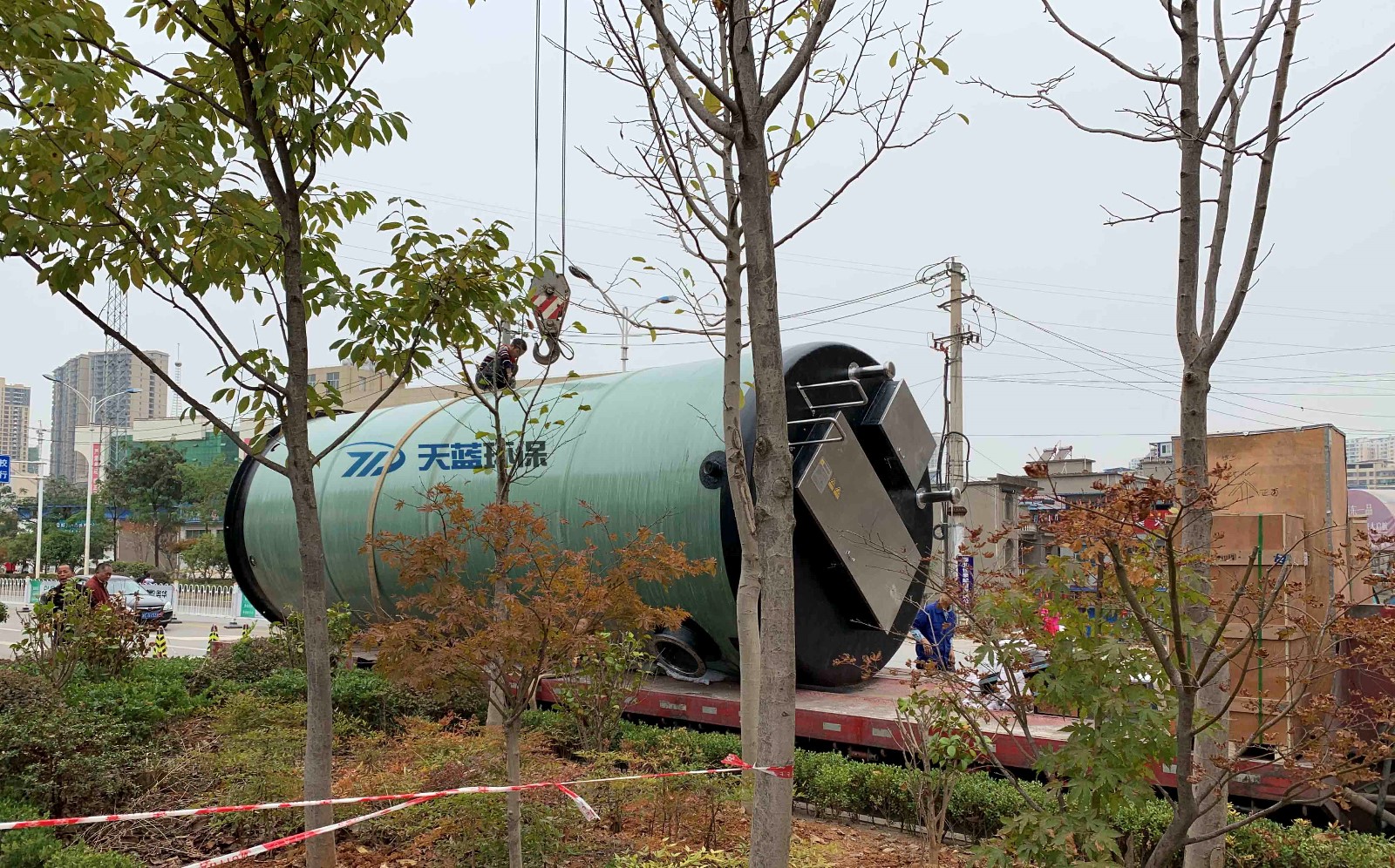

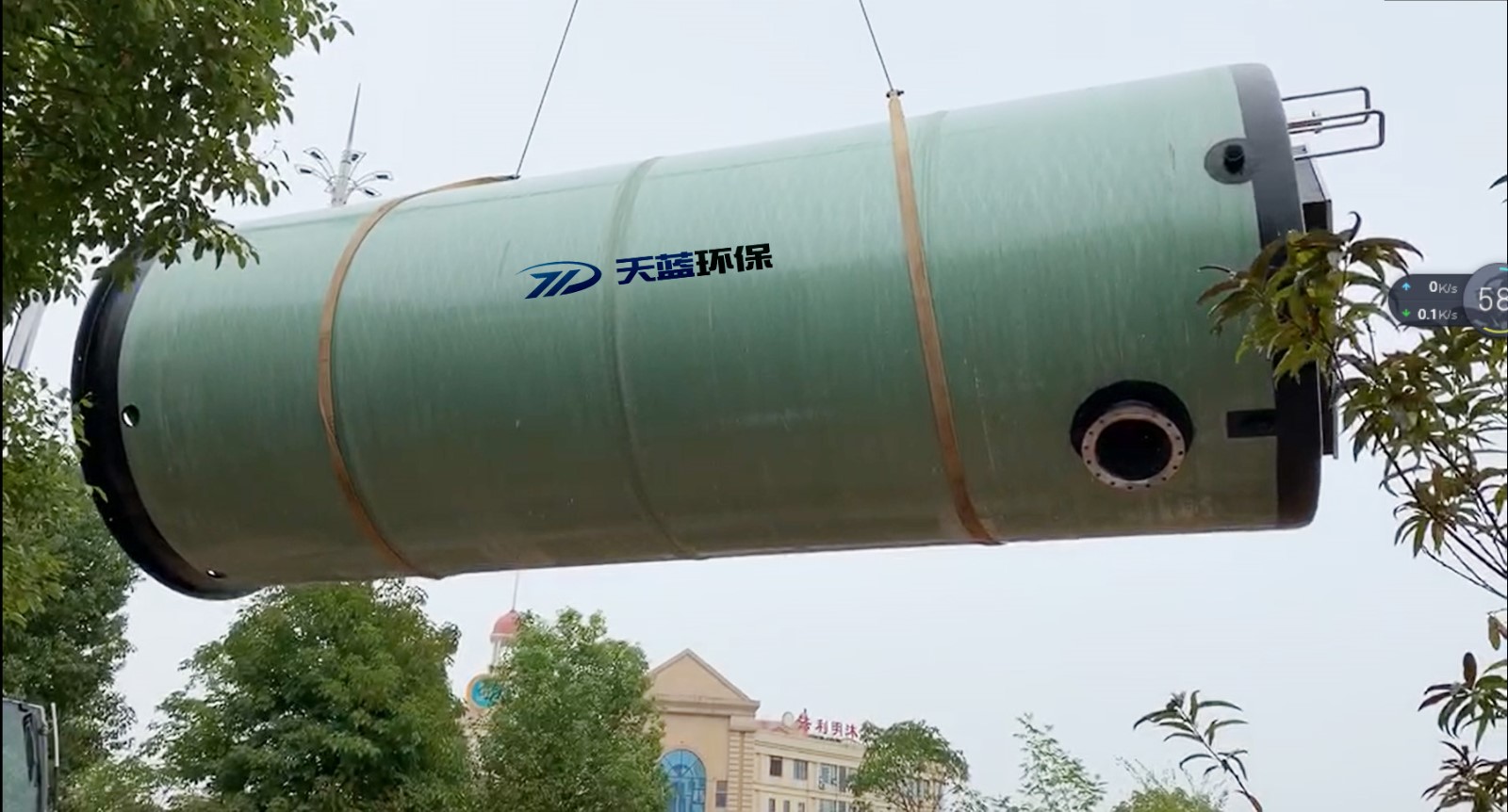

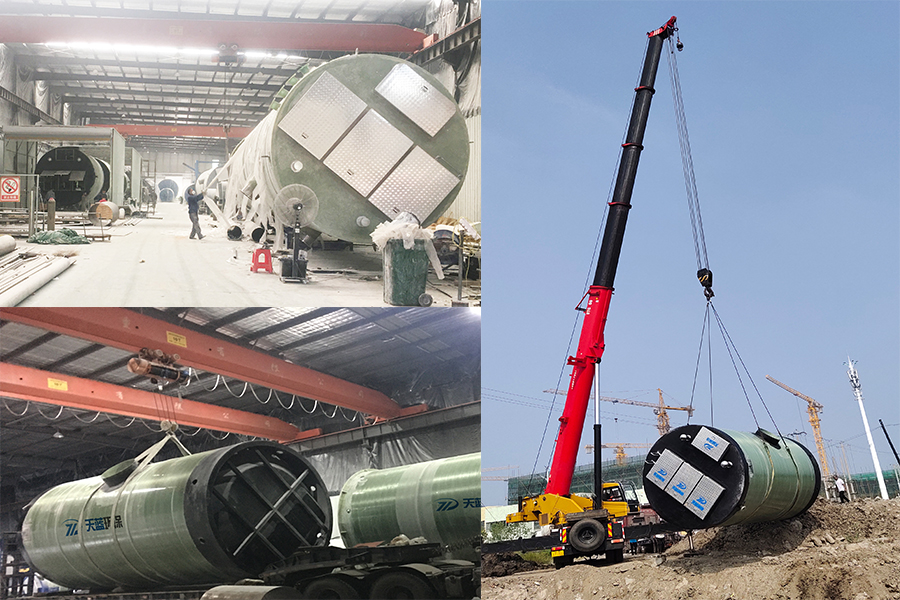

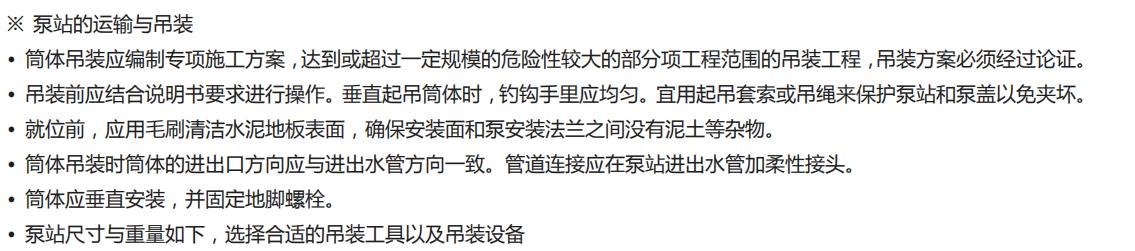

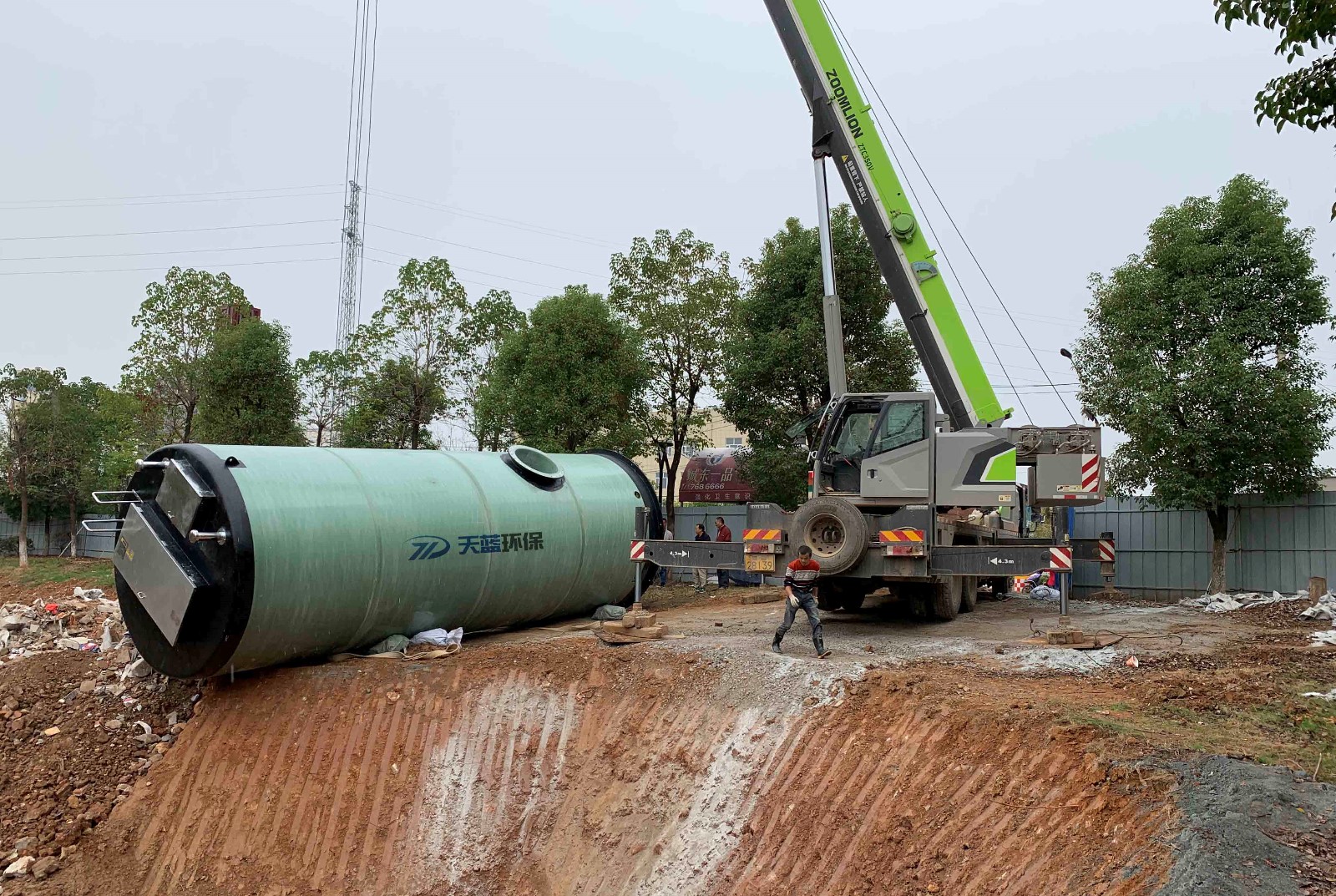

※ 吊裝示意圖
